說到通訊設備相信大家都深深地感受到了現在通訊科技的發展了！可以說我們一直無線電網絡覆蓋帶給我們的便利！那么關于通信天線的頻帶寬度、輸入阻抗、有效長度等等電參數問題你了解多少呢？今天小編就帶大家一起來了解下通信天線關于電參數的問題吧！

1、什么是頻帶寬度：

天線的電參數都與頻率有關，也就是說上述電參數都是針對某一工作頻率設計的，所以當工作頻率偏離設計頻率時往往要引起天線參數的變化。當工作頻率變化時天線的有關電參數不應超出規定的范圍，這一頻率范圍稱為頻帶寬度，就是我們所簡稱為天線的帶寬。

2、什么是輸入阻抗：

對于發信機來說天線是一個負載，如何使天線能最多地?cái)z取能量就要解決一個匹配。只有當天線本身的阻抗與發信機的阻抗相等是，才能得到最大的發射功率！對于高頻信號講天線是很長的導線。高頻信號從饋點流向天線端點以及從端點反射回來所用的時間，足以引起天線各部分電壓、電流的幅度和相位產生很大的差別，致使天線的長度、結構以及饋電點的位置不同，呈現的阻抗也不同。如中心饋電的偶極振子，當每臂長度為四分一波長時，呈現約50至75歐的純電阻，容易做到與饋電電纜及發信機直接匹配。

當條件限制無法將天線的長度修整到適當數值時，一般應在天線電路中附加電感電容等電抗元件抵消天線本身呈現的電抗，有時還需要加阻抗變壓器將天線阻抗變換到發信電路的要求值，這些附加的元件構成的設備叫“天線調諧器”或“天線匹配器”。

3、什么是天線的有效長度：

有效長度是衡量天線輻射能力的又一個重要指標。天線的有效長度定義如下：在保持實際天線最大輻射方向上的場強值不變的條件下，假設天線上電流分布為均勻分布時天線的等效長度。如果有效長度越長就表明了天線的輻射能力越強。給大家說一個書本上的例子加強感性認識：長度為2h、電流不均勻分布的短振子在最大輻射方向上的場強與長度為h、電流為均勻分布的振子在最大輻射方向上的場強相等。也就是說該短振子的有效長度為h。

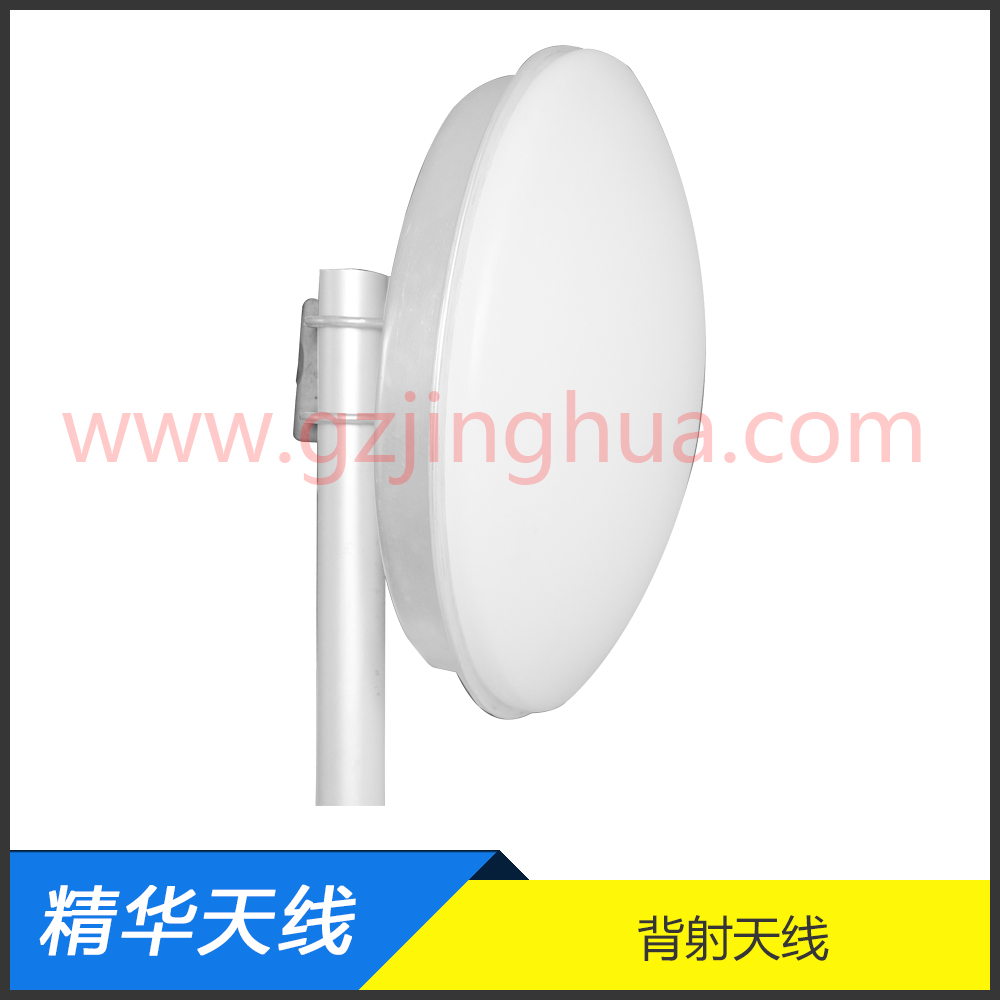

背射天線
